實驗室用電安全注意事項

電氣設備在居家環境、工廠、實驗室等無所不在，但是有許多不安全的問題。以下即針對一般常見的缺失加以介紹。電氣安全的問題在實驗室中其實非常普遍，有些看起來實在是非常離譜，幾乎隨時都會發生危險。也許有人覺得大家都是這樣，那我想問一下，萬一有人感電死亡，誰要負責？老師沒有責任嗎？筆者查核學校實驗室的經驗中，事實上電氣的問題佔了大部分，沒有經常電死人或是發生電氣走火，真的是大家運氣好。

(圖一)

這是基本的電氣常識，現代的插座都是這樣的，圓形的孔是接地線，左方較短的是火線，較長的是中性線。只有火線是有電的，其他的對地電壓都應該是零。但是國內許多電工都沒有按照規定來施工，幾乎絕大部份的場所都有接錯的狀況。(圖一)是一個附有漏電斷路器的插座，在潮溼處所都應該用這樣的插座。

(圖二)

但在實際的狀況中，經常接地線量起來竟然有電壓。理論上中性線在電力的配電箱中都要再接地一次，所以這兩條線應該等電位，但這種情形有時是沒有確實接地，或是大樓的接地線已經腐蝕，而中性線也可能沒有接地，有時也可能是插座中的火線因為髒污或是有鹽分、化學物等滲入而漏電，但接地確實的話應該不會這樣(圖二)。

(圖三)

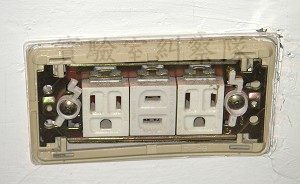

實驗室中的每一個插座都應該標明電壓以及編號，編號的目的是如果某個插座發生問題，可以立即找到電源開關箱中對應的開關，只把相關的開關切斷電源，這樣影響才會較小，否則總開關一關，可能有些實驗就要重頭開始了。這個插座雖然有標示，但有個缺失，實驗室中的插座最好不要這樣放，應該直立安裝，以避免液體漏進插座中(圖三)。

(圖四)

開關箱中也要清楚編號，一般建議是編上 A、B、C...等等編碼，然後插座上由 A 開關引出的則標為 A-1、A-2...以此類推，這樣只要看到 A 開頭的插座發生問題，就把編號 A 的開關關掉即可。最好不要用【中央走道】、【左方實驗桌】等等的形容詞，因為有時來救災的可能是機構以外的人員，人家哪知道那些名稱代表的意義啊。即使自己人，緊急時也可能會一時慌亂而弄錯，用英文字母是比較明確的做法(圖四)。

(圖五)

更理想的是除了編號之外，在每個迴路都安裝漏電斷路器。設備接地並不一定能防止所有的人體感電災害，要防止人體感電，要安裝漏電斷路器才有用(圖五)。

(圖六)

這是安裝在電源箱中的漏電斷路器(圖六)。

(圖七)

這是含有漏電斷路器的插座(圖七)。

(圖八)

這是外接的附有漏電斷路器的插座(圖八)。

(圖九)

接地在實驗室中很重要，因為接地不良除了增加人體感電機會以外，還會導致儀器的不穩定，甚至故障。如果大樓原來沒有接地線，可以專門拉一個接地系統，該系統將線路拉到每一間實驗室，像圖中這樣。然後再把儀器的接地線接上就好(圖九)。

(圖十)

這是單獨安裝的漏電斷路器(圖十)。

(圖十一)

開關箱中的電路應該依照電氣相關規範安裝線路，如果線路顏色、粗細等，開關箱中的電器接點多半是裸露的，所以要安裝面板才對。左圖中雖然顏色差不多符合，但還是有些沒有依照規定，而且也沒有保護面板。雖然在法規中並沒有那麼明確的規定電氣開關箱要裝面板，但是如果需要操作的電箱應該還是要有面板為宜，以免操作者誤觸帶電部位。有些電氣箱中只有控制線路，一般人無須操作，只有電氣維修人員會去開啟時，可以沒有面板，但是應該要標示非專業人員禁止開啟(圖十一)。

(圖十二)

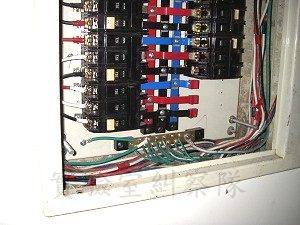

這個匯流排上接的有綠色線、白色線、黑色線、藍色線...，但是照規定，白色線是中性線，綠色是地線，藍色是火線，那這個匯流排到底是什麼線？這樣接是不合格的(圖十二)。

(圖十三)

插座不應該放在電氣箱中，因為這樣每次都要打開電氣箱，而且電氣箱中也沒有防護面板。比較理想的是要加上防護面板，如果怕閒雜人等隨意使用插座，插座可以放在另外的電氣箱中。在屋外線路相關規則中，有明確規定室外電氣開關箱要安裝面板(圖十三)。

(圖十四)

這個設備是漏電斷路器，但是漏電斷路器的接點仍然有使人感電的可能，所以要安裝面板(圖十四)。

(圖十五)

無熔絲開關不可以這樣裝，底板不應使用木板，而且接點也不應該裸露。木板有許多問題，日久可能斷裂，造成開關脫落。也可能吸收溼氣而腐蝕等等(圖十五)。

(圖十六)

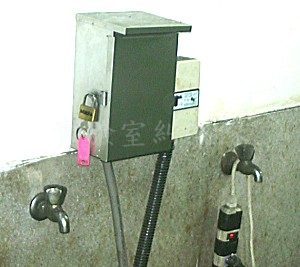

開關箱除非必要，最好不要上鎖，因為緊急時可能無法做斷電處理。電氣箱也不宜設在與水源過近的場所(圖十六)。

(圖十七)

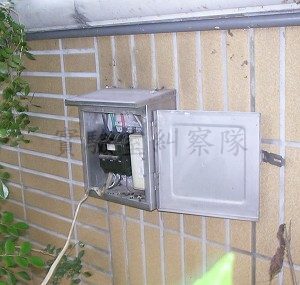

室外的開關箱不應該這樣接，應該在電氣箱外設置室外用的防水插座，然後將電源線接在插座上，直接鎖在無熔絲開關上面是不對的，因為這樣開關箱要一直保持在開啟狀態，可能造成人員誤觸(圖十七)。

(圖十八)

電氣開關箱前方絕對不可有雜物阻擋，因為緊急時無法斷電，圖中的情形很離譜，那麼重的櫃子檔在前面，萬一發生事故要怎麼搬(圖十八)？

(圖十九)

這樣也是違規的(圖十九)。

(圖二十)

這樣更不對，把液體放在電氣箱的頂端，萬一灑漏可能會導致感電，如果是易燃性液體，更可能導致火災(圖二十)。

(圖二十一)

明明就說禁止堆放了，還放一些雜物在前面(圖二十一)。

(圖二十二)

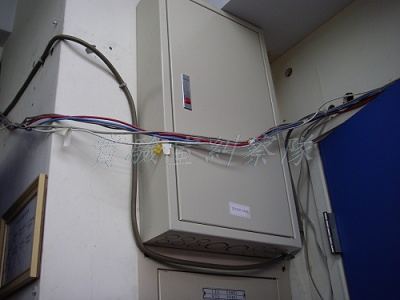

線路不能這樣拉，這樣會擋住配電箱，使配電箱無法打開(圖二十二)。

(圖二十三)

這個設計的還真巧妙啊，新裝的設備就剛好頂住了配電箱，怎麼這麼沒頭腦呢(圖二十三)。

(圖二十四)

變壓器上部應該這樣亂堆雜物，旁邊也應該清空，附近應該要淨空才對(圖二十四)。

(圖二十五)

這個底板是塑膠的，根本是絕緣的材質，把接地線鎖在上面根本沒意義。是電工不懂？還是學生接的？只能說有點離譜(圖二十五)。

(圖二十六)

雖然裝了漏電斷路器，但是這種閘刀開關最好不要用了，因為閘刀開關有縫隙，鐵絲、薄鐵片都可能不慎戳進縫隙而導致感電，也許您說沒那麼倒楣，可是我要告訴您，湯大同老師有八年的時間是從事災變檢查，有些災害就是那麼巧，就是會發生，所以不要鐵齒，危險的東西不要用就對了(圖二十六)。

(圖二十七)

這個更離譜，連蓋子都不見了。此外這個開關是倒著裝的，這樣非常危險，因為萬一緊急時可能操作錯誤，開的反而關，關的反而開(圖二十七)。

(圖二十八)

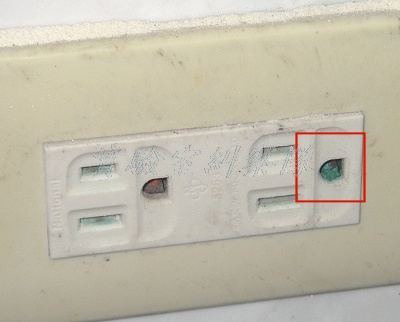

這個插座已經看到有些銅綠沾在開口上，表示開關內部已經鏽蝕，應該趕快更換(圖二十八)。
　

(圖二十九)

插座不應該這樣懸空，很容易將線路拉脫而接觸人體或是不該接觸的地方(圖二十九)。
　

(圖三十)

燒成這樣就換掉了吧(圖三十)。

(圖三十一)

已經融化了，也應該換掉吧(圖三十一)。

(圖三十二)

實驗室中不應該使用三插頭，尤其是這種轉折式的，裡面的接點常因轉動而磨損或鬆動，因而造成接觸不良而生熱，此種器材只能負荷較小的電流，實驗室不宜使用。此外插座看起來是三孔的，那為甚麼要把三孔的插頭用轉兩孔的轉接器轉成兩孔來用呢？真是搞不懂(圖三十二)。
　

(圖三十三)

這個也是沒安全觀念，用了轉折式的三插頭，而且還在保麗龍的旁邊，保麗龍很容易引燃，這樣非常危險(圖三十三)。
　

(圖三十四)

這個插頭因為方向的關係只好這樣插，但是這樣很危險，因為長時間的反折可能導致電路損壞而剝落外露(圖三十四)。

(圖三十五)

插座不能這樣用，蓋子壞了應該立即修復(圖三十五)。
　

(圖三十六)

脫落了也應該馬上修復(圖三十六)。

(圖三十七)

這樣當然也不安全(圖三十七)。

(圖三十八)

這個插頭竟然可以反著插，顯然是將地線剪掉了，實驗室中的插頭不可以這樣用，應該要保留地線(圖三十八)。
　

(圖三十九)

都也經燒焦了還不換啊(圖三十九)！

(圖四十)

滲水變成這樣最好把這個插座廢掉，否則遲早出問題(圖四十)。

(圖四十一)

這樣也是不對的，只用膠帶纏一下，難保哪天不會脫落露出銅線。

(圖四十二)

這樣當然也是不對的(圖四十二)。

(圖四十三)

掉出來就應該馬上修復(圖四十三)。

(圖四十四)

這也是有一樣的問題，既然插頭、插座都是三孔的，為何要用轉兩孔的轉接器呢，這樣地線就失效了(圖四十四)。

(圖四十五)

絕對不應該使用這種電力線，接設備端是三孔，但是插頭只有兩極，那接地呢？這會讓人誤認為設備已經接地，但實際上沒接地(圖四十五)。

(圖四十六)

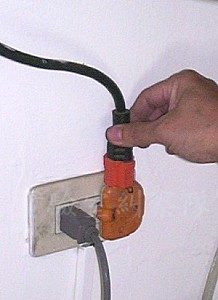

插頭、插座應該定期檢查看有無鬆脫現象，插頭鬆動常常是發熱而引起火災的元兇(圖四十六)。

(圖四十七)

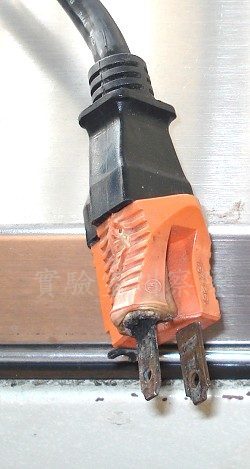

這個也很危險都已經鏽蝕了，再加上沒插緊，也許暫時沒使用，但是哪天使用時萬一沒注意就可能導致生熱而釀災(圖四十 七)。



(圖四十八)

地面的電線不應該這樣放，應該安裝線槽，貼上明顯的標示，免得絆倒甚至發生更嚴重危險(圖四十八)

(圖四十九)

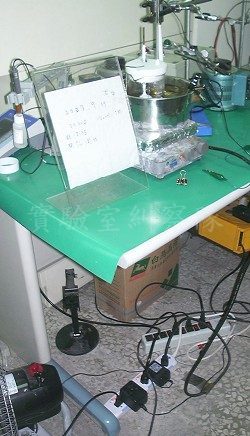

腳下的電線這樣放也很危險(圖四十九)。



(圖五十)

這樣是不夠的，應該用寬的線槽裝起來再貼黑黃警告紋的寬膠帶(圖五十)。

(圖五十一)

這個環境很危險，地板是鐵板，上面散落一堆電線，量起來結果地板是帶電的，不過因為整個鐵板上是等電位，而學生剛好都穿了塑膠底的鞋子，所以沒有人感電。(圖五十 一)

(圖五十二)

上圖鐵板上的機器電源是由這個電氣箱接出的，但是接地線一接上，無熔絲開關就會跳開，於是只好把地線拆掉。其實是因為鐵板上的機器漏電，所以一接地線就跳電，可是學生竟然不去找原因，乾脆把地線拆了，只能說是運氣好，沒有人觸電。(圖 五十二

)

(圖五十三)

設備上的接地線應該要確實接上，會提供接地線就表示接上接地線比較安全(圖五十三)。

(圖五十四)

電線已經這樣剝離了，應該要馬上換掉(圖五十四)。
　

(圖五十 五)

插頭已經裂開，應該更換(圖五十五)。
　

(圖五十 六)

整個都脫開了當然更要立即修復(圖五十六)。
　

(圖五十 七)

都燒成這樣還不知道，難道要等發生火災嗎？所以插座插頭應該定期檢視(圖五十七)。
　

(圖五十 八)

這也太節省了吧(圖五十八)。

(圖五十九)

這個插頭都扭了，上面一個插孔也有融化的跡象，顯示經常過載(圖五十九)。

(圖 六十)

這樣弄實在太過分，一個延長線拉出去，再拉一條，都插了一堆插頭(圖六十)。

(圖六十一)

於是插頭就變成這樣，因為過載融化而導致裡面的金屬片切出塑膠座子，這非常危險，可能很快就會短路發生火災(圖六十一)。

(圖 六十二)

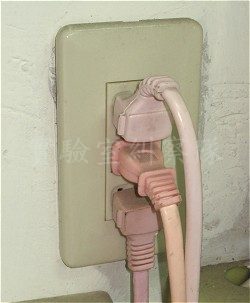

插頭不能這樣拉，這樣會使插頭更容易受熱變形(圖六十二)。

(圖六十三)

這個放在地上的開關根本沒有包好絕緣膠帶，銅線已經露出(圖六十三)。

(圖六十四)

日光燈的電源竟然這樣接，完全沒有絕緣包覆(圖六十四)。

(圖 六十五)

冷氣使用不當發生火災是實驗室常見的災害，而電線連結不當是主因之一，這樣的接線應該經常檢查看是否有發熱現象(圖六十五)。

(圖 六十六)

這也是一種接法，看起來稍微好一些，但是也應該經常檢查(圖六十六)。

(圖六十七)

這種延長線要注意，其實任何的延長線如果卷繞在一起的話，使用負荷就要降低，因為散熱比較差(圖六十七)。

(圖六十七)

儀器的接點不應該裸露，這個接點是 110V 的，有感電的危險(圖六十八)。

(圖六十 九)

超音波振盪器或是水浴經常是漏電的來源之一，這個超音波振盪器外殼已經帶電(圖六十九)。

(圖 七十)

這個也帶電，看到了吧，外殼 110V，但是到底是感應電還是真的漏電還要再確認，如果是漏電，沒人感電是因為大家的鞋子絕緣度還夠。如果是感應電，也表示沒有接地才會有這種狀況(圖七十)。

(圖 七十一)

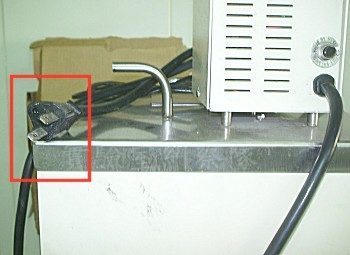

這類問題的根源常常就是這一根電源線，明明是三隻腳的插頭卻要拔掉一隻，而有的更糟糕，出廠時附的電源線竟然就只有兩隻腳。這種設備附近常會潮濕，人員也會接觸到水，皮膚溼潤時電阻會降低，所以此類設備應該要安裝漏電斷路器，但是最好本身也有接地(圖 七十一)。

(圖 七十二)

這是一台消化器的燈光，接點竟然是裸露的，十分危險(圖七十二)。

(圖七十三)

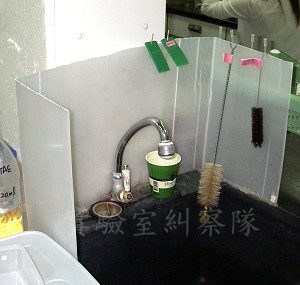

水槽旁這樣圍起來，其實就很好了，這樣可以避免水噴濺到附近的電氣設施(圖七十三)。

(圖七十四)

水火同源，這樣非常危險。水槽附近一公尺內的電氣設備應該要作廢或是移開(圖七十四)。

(圖 七十五)

有些水產養殖或是有水池的實驗場所，空氣中可能很多水氣甚至鹽分，那插座沒用時應該用蓋子蓋起，或是安裝有整個塑膠蓋的插座，這類的場所也要安裝漏電斷路器(圖 七十五)。

(圖 七十六)

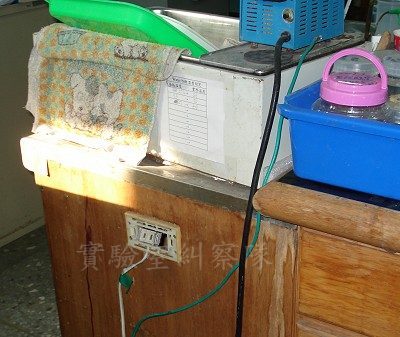

有水槽的設備下方就是插座，而且還沒有蓋子，不知道這個實驗室的主人到底有沒有安全觀念(圖七十六)。

(圖 七十七)

緊急沖淋設備旁邊也不應該有電氣設備，緊急時可能無法顧及而感電(圖七十七)。

(圖 七十八)

水槽旁的插座應該封起來，或是移開，不然就在水槽旁裝置擋板，以避免水分噴濺到插座(圖七十八)。

(圖 七十九)

這是在一間冷凍庫中的場景，有人把整個冷凍庫當作實驗室，以便做一些需要低溫的實驗，但是冷凍庫是一個局限空間，裡面通風很差，實在不宜這樣用，裡面有許多溶劑、化學品等等，而且整個冷凍庫是金屬的，電氣設備密佈實在不安全。冷凍庫中雖然可能空氣溼度不高，但物體上容易有凝結水，所以很危險(圖 七十九)。

(圖 八十)

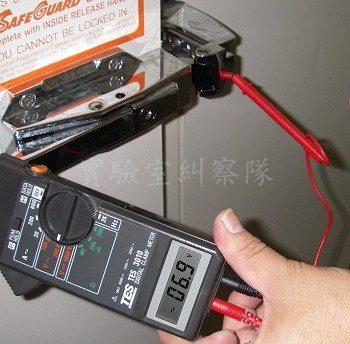

冷凍庫的外殼其實已經有些電位，雖然很低，但這是不正常的，至少表示沒有接地(圖八十)。
　

(圖 八十一)

緊急照明燈已經燒焦了，應該要儘速更換(圖八十一)。

(圖 八十二)

這個配電箱很離譜，我自己做了一個測試漏電的工具，一端接中性線，一端接外殼，竟然可以點亮電燈，這表示這個外殼漏電嚴重，不是感應電壓，也不是靜電，是有電流的，會電死人的。但是這個工具要用的話，要確認一端接的是沒有電壓的中性線，在國內許多插座都是錯的，如果電氣知識不太足的話，也不建議自己製作這樣的工具(圖 八十二)。

(圖 八十三)

這樣的沉水馬達應該要使用有漏電斷路器的插座，否則有感電的風險(圖八十三)。

(圖 八十四)

有人因為一般的延長線插座之間距離很近，有些變壓器體積很大，插在延長線上不好用，因此自己用三插頭製作了這樣的插座，這個器具不能這樣弄，如果紅框中的膠帶有縫隙，那不是變成了裸露接點，即使要自己做，也應該使用正式的插座零件來製作(圖 八十四)。

(圖八十五)

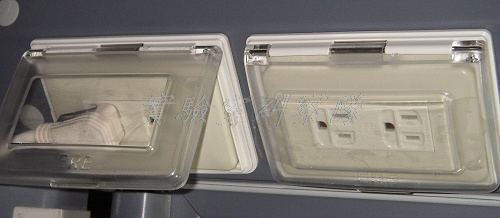

實驗室中最好是使用這樣的有蓋插座，比較安全，不過當然比較貴(圖八十五)。

網頁編輯：米蟲 2020/02/19

資料提供：湯大同老師
